機械參數：
本機適用于轉移鍍鋁紙載體膜、直接鍍鋁紙，電化鋁燙印膜涂布生產，也適用于其它薄膜及紙張涂布生產。
二、主要技術參數
| 型號 | TGH－1450型 |
| 涂布方式 | 網紋涂布 |
| 涂布寬度 | 1450mm |
| 導輪寬幅、直徑 | Ф80mm×850mm |
| 收放卷形式 | 單工位 |
| 放卷直徑 | ?800mm |
| 收卷直徑 | ?820mm |
| 烘箱長度 | 15米 |
| 加熱方式 | 導熱油加熱，電加熱，熱風加熱 |
| 烘箱溫度 | 50-180℃ |
| 工作速度 | 10-130m/min |
| 機械速度 | 150m/min |
| 外形尺寸 | 19000×2500/3300×4800mm |
| 機器重量 | 約13000kg |
三、性能及特點
1．整機采用4變頻電機控制，整機張力（放卷、涂布、牽引、收卷）采用日本三菱牌PLC系統自動控制，通過人機界面觸摸屏控制及顯示，提高整機張力的可靠性。
2．放料架獨立，采用磁粉自動張力控制。
3．網紋涂布方式，涂布刮刀軸采用重型式雙軸式機械獨立游動，刮刀調節方式為手動帶氣動式，角度任意調節，涂布量取決于網紋輥目線，不同的涂布量可換不同目線的網紋輥。
4．烘箱為15米分7段獨立控溫，加熱采用導熱油循環加熱，熱風進入式干燥系統，可調式內循環吸排氣裝置，進、排風風力強勁，干燥徹底。
5．烘箱內導輪采用主動與主機同步，傳動采用同步帶輪傳動式，減免材料拉伸和變形，氣缸開頂式烘箱及穿膜操作平臺，使操作工人便于工作。
6．涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式由PLC自動控制
7．自動計米計速控制裝置
8．糾偏采用超聲波式對邊機，為了材料收卷的整齊。

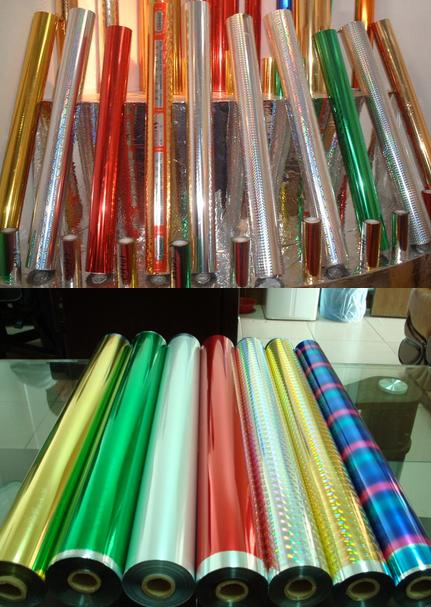

產品樣品：
